Конусный замок системы Klemmbuchse 35 мм
Доступность:
Нет в наличии
4 302,00 P
Нет в наличии

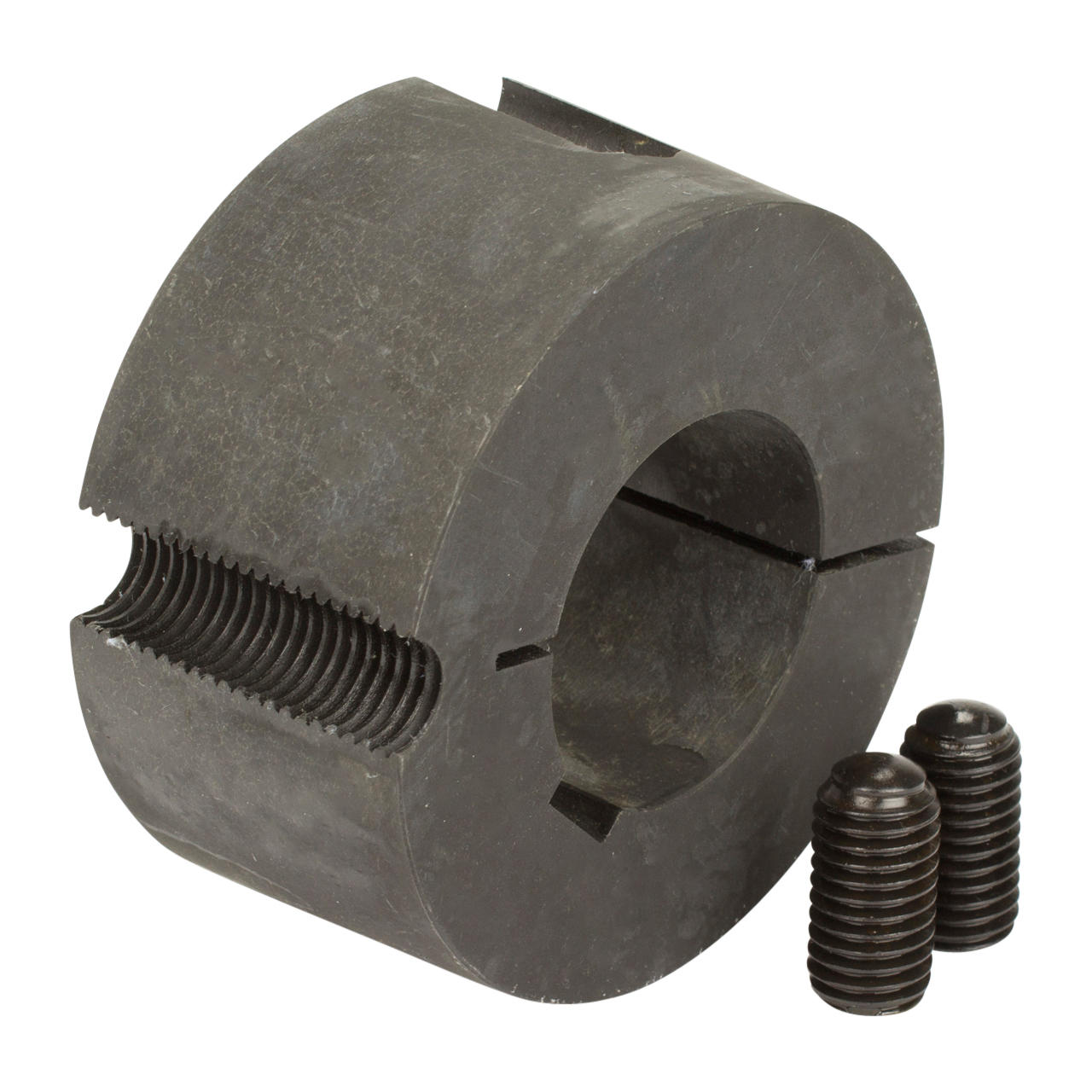

С помощью зажимной втулки с конусным фиксатором вы можете быстро и легко создавать соединения вала со ступицей с фрикционной блокировкой. Наши зажимные втулки изготовлены из высококачественных материалов. Их можно легко устанавливать и снимать с помощью самых простых инструментов, поэтому время простоя при сборке сводится к минимуму.
Тип сокета
3020
Для вала
35 мм
Гайка по DIN
DIN 6885
Шестигранный ключ
8

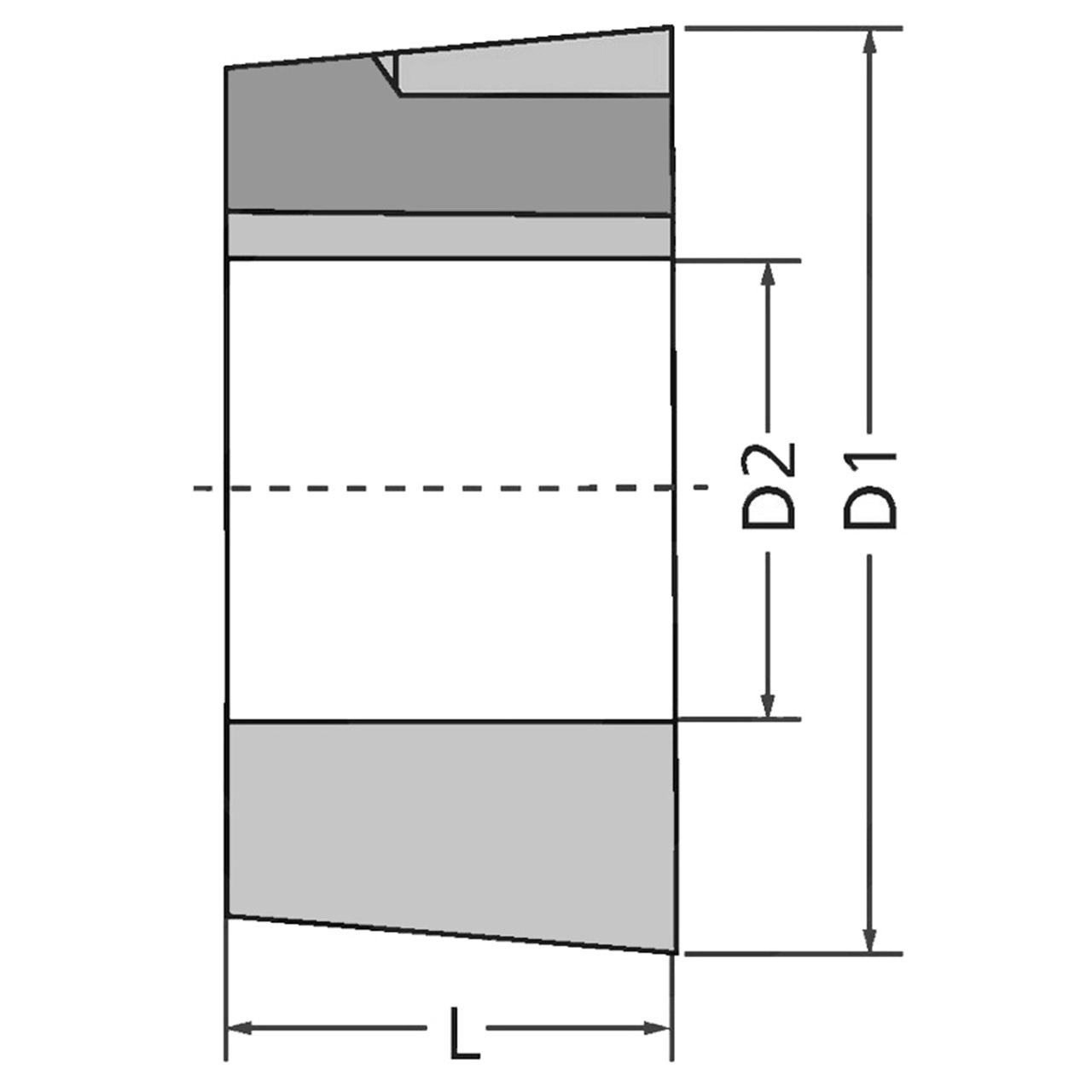

Размеры:
Д: 50,8 мм
D1: 108 мм
D2: 35 мм
Ваши преимущества:
Комплект поставки: включая винты с шестигранной головкой
УСТАНОВКА:
1. Очистите и обезжирьте все оголенные поверхности, такие как отверстие и коническая поверхность конической зажимной втулки. Вставьте коническую зажимную втулку во ступицу и совместите все соединительные отверстия (половина резьбовых отверстий ступицы должна находиться напротив половины глухих отверстий втулки).
2. Установочный винт (размеры 1008–3030) или винты цилиндра (размеры 3535–5050) слегка смажьте маслом и вкрутите. Пока не затягивайте винты.
2. Установочный винт (размеры 1008–3030) или винты цилиндра (размеры 3535–5050) слегка смажьте маслом и вкрутите.
3. Очистите и обезжирьте вал, наденьте шайбу с конической прижимной втулкой на вал в нужное положение.
4. При использовании призматической шпонки ее сначала необходимо вставить в паз вала. Между призматической шпонкой и канавкой отверстия должен быть зазор.
5. С помощью отвертки DIN911 равномерно затяните установочные винты или винты цилиндра с моментами затяжки, указанными в таблице.
6. После короткого времени работы (от 1/2 до 1 часа) проверьте момент затяжки винтов и при необходимости откорректируйте.
7. Чтобы предотвратить попадание посторонних предметов, заполните пустые соединительные отверстия смазкой.
РАСШИРЕНИЕ:
1. Ослабьте все винты. В зависимости от размера розетки полностью выкрутите один или два винта. После смазывания резьбы потайных винтов или под головкой и резьбой винтов с головкой ввинтите их в нажимные отверстия.
2. Равномерно затягивайте винт или винты до тех пор, пока втулка не выйдет из ступицы и диск не сможет свободно перемещаться на валу.
3. Снимите шайбу с втулкой с вала.
