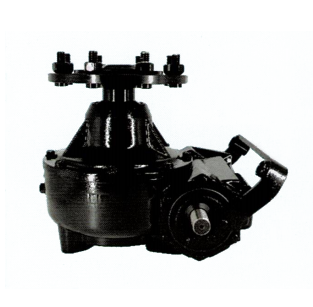

Буксируемый колесный редуктор серии TNT-2
Редукторы RainTek серии TNT-2 разработаны для оросительных систем, которые необходимо буксировать.
Этот редуктор является оптимальным решением для буксируемых дождевальных установок. Производители сельскохозяйственной продукции обычно предпочитают данный редуктор вариантам с буксируемой ступицей.
Для транспортировки достаточно отключить червячную передачу, после чего систему можно отбуксировать к месту эксплуатации.
Основные характеристики
* Выходной вал диаметром 2,25 дюйма
* Передаточные отношения 50:1 и 52:1
* Картриджные уплотнения
* Увеличенный подшипник входного вала
* Защитный кожух входного вала
* Внешняя защита уплотнений
* Полная компенсационная камера расширения масла с крышкой из нержавеющей стали
* Заполнен маслом для червячных передач, рассчитанным на работу при экстремальных нагрузках
* Стальной выходной вал и входной вал из высокопрочного чугуна
* Конические роликовые подшипники
* В комплект входят крепежные болты и гайки
* Двусторонний входной вал
⸻

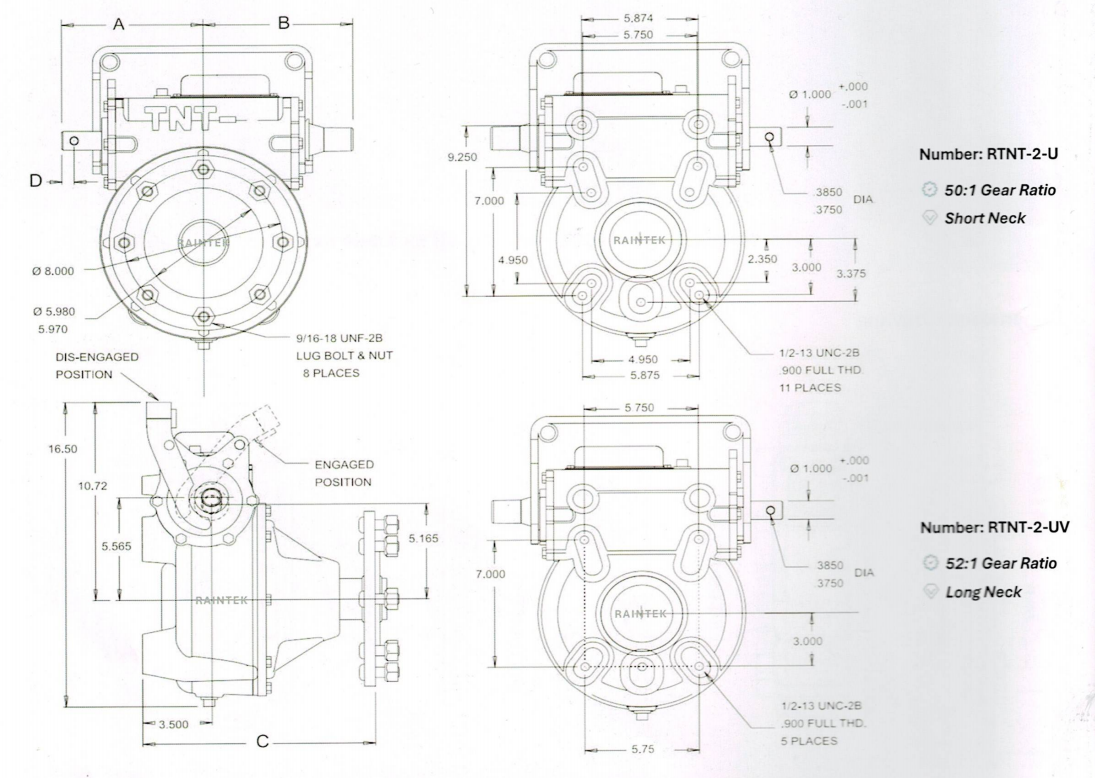

Размерный чертёж (Dimensional Drawing)
На чертежах приведены габаритные и присоединительные размеры редуктора.
Обозначения на чертеже
* Dis-engaged Position — положение «Отключено»
* Engaged Position — положение «Включено»
⸻
Модель: RTNT-2-U
* Передаточное отношение: 50:1
* Исполнение: короткая шейка (Short Neck)
⸻
Модель: RTNT-2-UV
* Передаточное отношение: 52:1
* Исполнение: длинная шейка (Long Neck)
