Редуктор приводного колеса серии 760

Редуктор приводного колеса серии 760

Для тяжелых условий эксплуатации (Heavy-Duty)

Редукторы серии RainTek 760 разработаны для самых сложных условий эксплуатации.

Они оснащены ведущей шестернёй увеличенного диаметра, по сравнению со стандартной серией 740, что позволяет выдерживать примерно на 20% больший крутящий момент.

Серия 760 подходит для работы с увеличенной годовой продолжительностью эксплуатации, выдерживая тяжелые нагрузки, возникающие на:

* угловых секциях (corner arm);
* линейных тележках (lateral / linear cart);
* участках с наиболее сложными полевыми условиями, где присутствуют:
* выраженная колея от колес;
* тяжелые грунты;
* повышенная масса башен (опорных конструкций).

⸻

Модель: RTUMC760-U

Передаточное отношение: 50:1
Короткая шейка (Short Neck)

Особенности:

* Выходной вал диаметром 2,25 дюйма (5,72 см)
* Уникальная двойная система уплотнения входного и выходного валов
* На 20% больше допустимый крутящий момент, чем у серии 740
* Увеличенные подшипники входного вала
* Защитный кожух входного вала
* Внешние защитные элементы уплотнений
* Схема крепления на 11 болтов
* Полная компенсационная камера расширения
* Алюминиевая крышка
* Заполнен маслом для червячных передач, работающих при экстремальных давлениях

Дополнительно:

* Стальные входной и выходной валы
* Конические роликовые подшипники
* В комплект входят болты и гайки крепления к тележке
* Двусторонний входной вал
* Усиленное исполнение (Heavy-Duty)
* Подходит для более тяжелых башен

⸻

Модель: RTUMC760-UV

Передаточное отношение: 52:1
Длинная шейка (Long Neck)

⸻

Серия 760 — лучший выбор для:

угловых секций (corner arm) и линейных тележек (lateral cart).

⸻

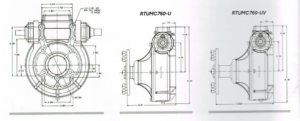

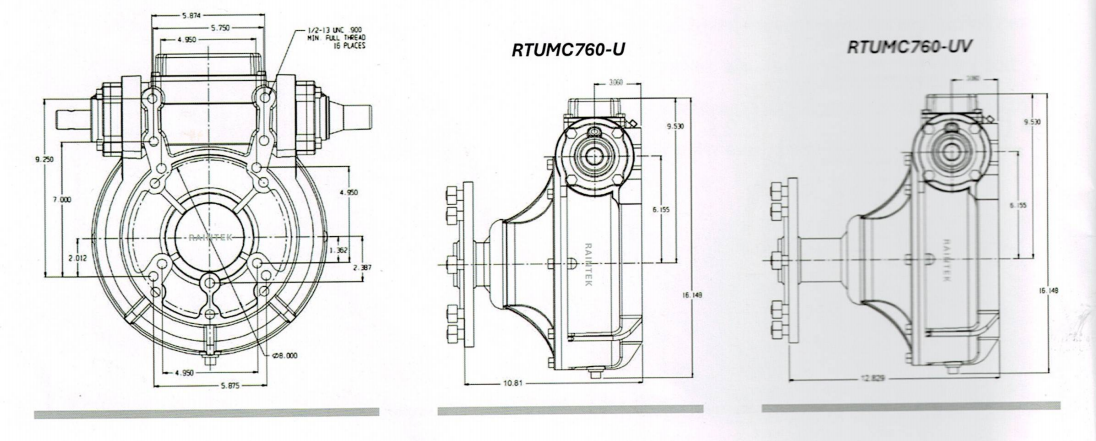

Размерный чертёж (Dimensional Drawing)

На чертежах представлены габаритные размеры:

* RTUMC760-U — исполнение с короткой шейкой
* RTUMC760-UV — исполнение с длинной шейкой

Размеры указаны в дюймах.

Крепёж:

* Резьба: 1/2-13 UNC
* Количество крепёжных отверстий: 11
